جوشکاری لیزری چیست؟
روشهای متنوعی برای انجام جوشکاری وجود دارد که هر کدام با توجه به کاربرد، هزینه، سرعت و دقت، نقاط قوت و ضعف خاص خود را دارند. در این میان، جوشکاری لیزری به عنوان یک فناوری نوین و پیشرفته، توانسته توجه زیادی را به خود جلب کند. این روش با بهرهگیری از پرتو متمرکز لیزر، امکان ایجاد اتصالهایی بسیار ظریف، دقیق و با حداقل آسیب حرارتی به قطعات را فراهم میآورد.
جوشکاری لیزری در اصل فرآیندی است که انرژی بالای نور لیزر را به صورت متمرکز به نقطه جوش انتقال میدهد و موجب ذوب سریع و اتصال فلزات میشود. این روش به دلیل تمرکز انرژی بالا، سرعت انجام جوشکاری بسیار زیاد و کنترل دقیق بر روی منطقه جوش، از سایر روشها متمایز میشود و برای کاربردهایی که نیاز به کیفیت بالا و دقت زیاد دارند، بسیار مناسب است. در این مطلب به بررسی کلیات جوشکاری لیزری، مزایا و محدودیتهای آن خواهیم پرداخت تا تصویر واضحتری از این فناوری پیشرفته و کاربردهای آن در صنایع مختلف ارائه دهیم.
محصول پیشنهادی: سیم جوش استیل
جوشکاری لیزری چیست؟
جوشکاری لیزری روشی پیشرفته است که از پرتو متمرکز نور لیزر به عنوان منبع انرژی برای اتصال قطعات فلزی بهره میبرد. در این فرایند، انرژی تابیده شده توسط لیزر به سرعت در سطح فلز جذب و به حرارت تبدیل میشود، به طوری که ماده در ناحیه هدف ذوب شده و حوضچهای مذاب ایجاد میگردد. پس از سرد شدن این حوضچه، اتصال محکمی بین قطعات شکل میگیرد.
یکی از مزایای برجسته جوشکاری لیزری، تمرکز بسیار زیاد انرژی در یک نقطه کوچک است که امکان ایجاد جوشهای باریک و عمیق با سرعت بالا را فراهم میکند. این تمرکز بالا باعث میشود میزان نفوذ حرارتی به اطراف محل جوش بسیار محدود باشد و در نتیجه از آسیب دیدن یا تغییر ساختار مواد پیرامونی جلوگیری شود. چنین خصوصیتی به ویژه در مواردی که مواد حساس یا قطعات با دقت بالا جوش داده میشوند، بسیار ارزشمند است.
مطالعه بیشتر: جوشکاری آرگون
کاربردهای جوشکاری لیزری
کاربردهای متنوع جوشکاری لیزری در صنایع مختلف به دلیل دقت بالا، سرعت انجام فرآیند و امکان استفاده در سیستمهای خودکار، روز به روز گستردهتر میشود. این فناوری توانایی جوش دادن انواع مختلف فلزات از جمله فولاد کربنی، فولاد ضد زنگ، آلومینیوم و تیتانیوم را داراست و حتی در مواردی برای اتصال مواد غیر فلزی مثل پلاستیکها و سرامیکها نیز به کار میرود.
- صنعت الکترونیک: در این حوزه، جوشکاری لیزری برای اتصال قطعات بسیار ریز و حساس با دقت بالا استفاده میشود که باعث افزایش کیفیت و کاهش خطا میشود.
- صنعت خودرو: جوشکاری لیزری در تولید بدنه خودرو و قطعات حساس، به دلیل سرعت و کیفیت بالا، نقش مهمی دارد و باعث افزایش دوام و ایمنی محصولات میشود.
- صنعت هوافضا: در این صنعت که دقت و استحکام اتصالات اهمیت بالایی دارد، جوشکاری لیزری به دلیل توانایی ایجاد اتصالات دقیق و بادوام، به طور گسترده به کار گرفته میشود.
- صنعت پزشکی: این روش برای تولید تجهیزات پزشکی و پروتزها که نیازمند جوشهای ظریف و دقیق هستند، بسیار مناسب است.
جواهرسازی و تولید کالاهای تزئینی: جوشکاری لیزری به دلیل توانایی کار روی فلزات گرانبها با کمترین آسیب دیدگی، در ساخت و تعمیر جواهرات و مصنوعات تزئینی محبوب شده است.
محصول پیشنهادی: فیلر استیل
معرفی ابزارهای مهم در جوشکاری لیزری

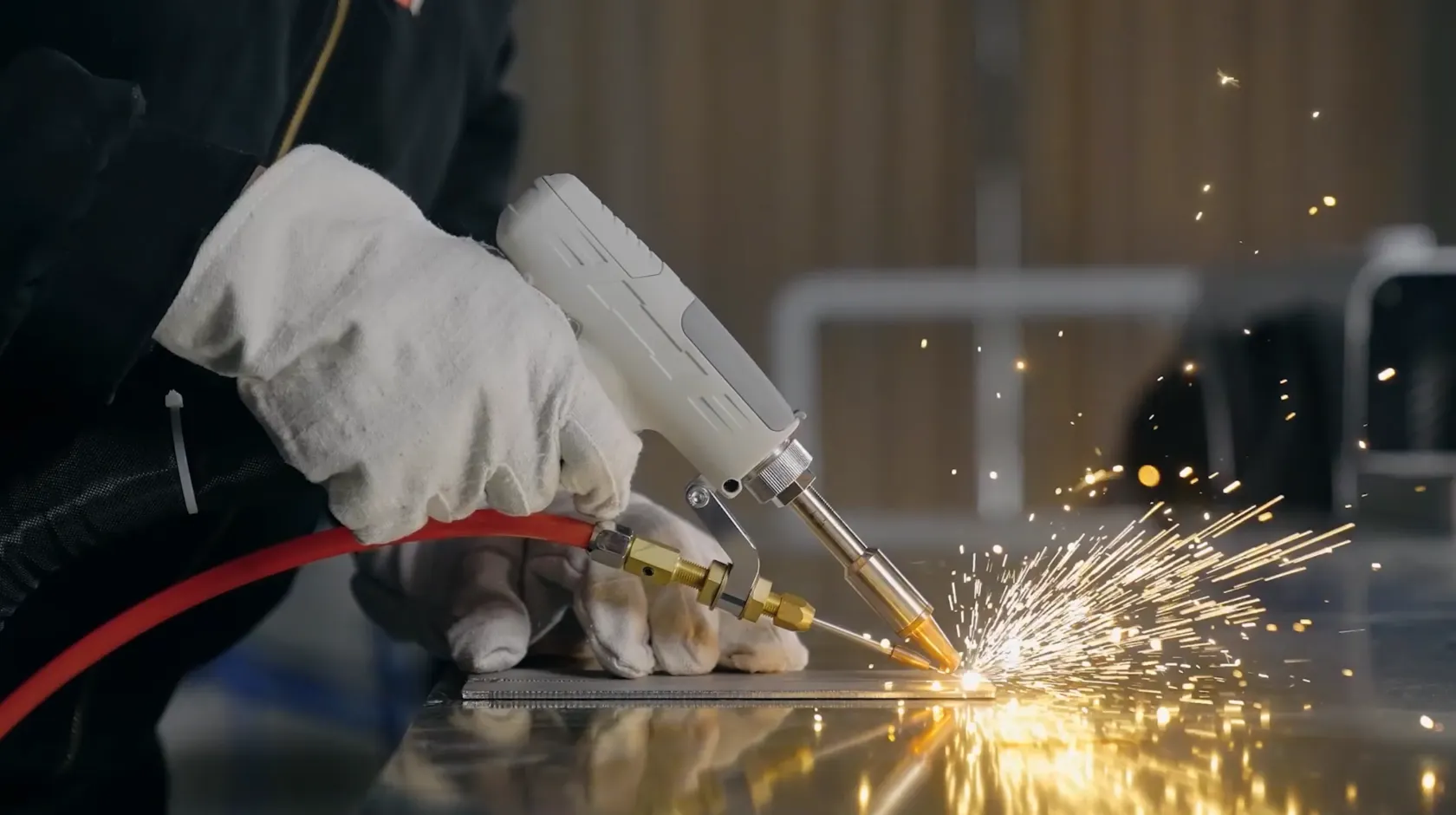

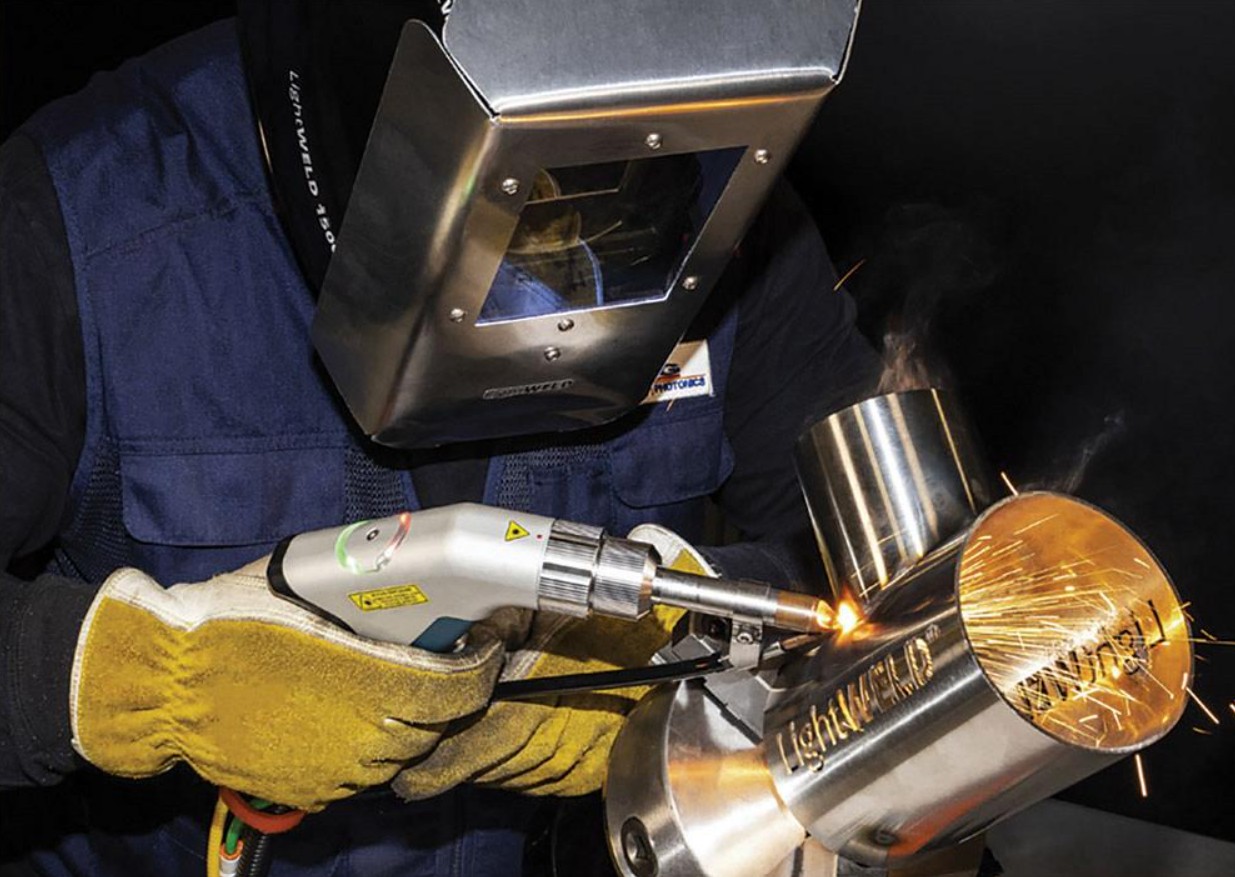

دستگاه جوش لیزری
دستگاه جوش لیزری، فناوریای نوین است که برای اتصال قطعات فلزی و گاهی غیر فلزی، از نور متمرکز لیزر بهره میبرد. این دستگاه پرتو لیزر قدرتمندی را به سطح محل اتصال میتاباند که موجب تولید حرارت شدید و ذوب دقیق آن نقطه میشود و در نهایت، پیوندی قوی و دائمی بین قطعات ایجاد میکند.
این ابزار در انواع و قدرتهای متنوع عرضه میشود، از جمله مدلهای مجهز به لیزر فایبر، Nd:YAG و دیود، که هر کدام به منظور کاربردهای خاص و متناسب با نیازهای صنعتی مختلف طراحی شدهاند.
یکی از بزرگترین مزایای جوشکاری با دستگاه لیزری، کیفیت بالای جوشهای تولید شده است؛ این جوشها بسیار دقیق، تمیز و بدون نیاز به مواد مصرفی اضافه مانند الکترود هستند. علاوه بر این، جوشکاری لیزری امکان اتصال انواع مختلف مواد با ضخامتهای متغیر را فراهم میآورد و به لطف کنترل پیشرفته پارامترهای فرآیند، برای قطعات حساس و پیچیده بسیار مناسب است. همچنین، سرعت بالای انجام کار باعث افزایش بهرهوری و کاهش زمان کلی تولید میشود که این موضوع در صنایع پیشرفته بسیار ارزشمند است.
مطالعه بیشتر: آموزش جوشکاری
انواع دستگاه جوش لیزری به طور خلاصه
- دستگاه جوش لیزری خطی: برای ایجاد جوشهای طولی و پیوسته در قطعات بزرگ و ضخیم، مثل ورقهای فلزی صنعتی کاربرد دارد.
- دستگاه نقطه جوش لیزری: جوشهای موضعی و نقطهای با دقت بالا روی قطعات نازک و حساس ایجاد میکند.
- دستگاه جوش طلا و میکرو قطعات: مناسب برای جوشکاری بسیار دقیق و ظریف قطعات کوچک مثل جواهرات و تجهیزات پزشکی.
دستگاه جوش لیزری خطی
این نوع دستگاه برای ایجاد اتصالات مداوم و یکنواخت در مسیرهای مستقیم یا منحنی کاربرد دارد. عملکرد آن مبتنی بر حرکت مداوم پرتو لیزر در امتداد درز جوش است، که باعث ایجاد یک خط جوش قوی و پیوسته میشود.
کاربردها:
در صنایع سنگینی مثل خودروسازی، ساخت مخازن، اسکلت فلزی و بدنه هواپیما استفاده میشود. این دستگاهها به دلیل توان بالا و تمرکز انرژی، قادر به جوشکاری سریع و دقیق روی ورقهای ضخیم یا نازک فلزی هستند و بهرهوری خط تولید را به طرز چشمگیری افزایش میدهند.
دستگاه نقطه جوش لیزری
این مدل مخصوص جوشهای متمرکز و نقطهای طراحی شده است. در این روش، پرتو لیزر تنها در نقاط خاصی از سطح قطعه اعمال میشود تا اتصالات موضعی اما قوی ایجاد گردد.
کاربردها:
ایدهآل برای مونتاژ قطعات ظریف، صنایع الکترونیک، تولید باتری و قطعات دقیق. دستگاههای نقطه جوش لیزری میتوانند با تنظیم دقیق مدت زمان پالس، انرژی و قطر نقطه تابش، جوشهایی با حداقل تغییر حرارتی و اعوجاج ایجاد کنند.
مطالعه بیشتر: نقطه ذوب استیل
دستگاه جوش طلا و میکرو قطعات
این دستگاهها برای کاربردهای فوقالعاده ظریف طراحی شدهاند. از جمله ویژگیهای آن میتوان به دقت متمرکز بالا، توان پایین و قابلیت تنظیم بسیار دقیق پارامترها اشاره کرد.
کاربردها:
در جواهرسازی، تعمیر عینک، ساخت تجهیزات پزشکی و میکروالکترونیک کاربرد دارند. این دستگاهها بدون نیاز به تماس فیزیکی یا حرارت گسترده، قادر به جوش دادن بخشهایی به اندازه میلیمتر یا حتی میکرون هستند، بدون آنکه آسیبی به قطعات حساس وارد شود.
انواع جوش لیزری بر اساس روش انجام
در جوشکاری لیزری، نوع اتصال نقش مهمی در انتخاب روش جوش دارد. سه روش رایج آن عبارتاند از:
جوشکاری لیزری لب به لب (Butt Welding):
در این روش، دو قطعه به صورت صاف در امتداد لبههایشان کنار هم قرار میگیرند و پرتو لیزر در امتداد درز تابیده میشود. مناسب برای اتصال ورقها یا پروفیلهایی با ضخامت یکسان است.
جوشکاری لیزری ۹۰ درجه (Corner Welding):
برای اتصال قطعاتی که بهصورت زاویهدار (معمولاً عمود بر هم) قرار دارند، کاربرد دارد. این روش اغلب در مونتاژ قابها، محفظهها و تجهیزات فلزی دیده میشود.
جوش لیزری روی هم (Lap Welding):
در این حالت، دو قطعه بهصورت لایهای روی یکدیگر قرار میگیرند و پرتو لیزر از بالا به سطح فوقانی تابیده میشود تا هر دو لایه را در محل تماس ذوب و متصل کند. این روش در ساخت باتری، بدنه خودرو و اتصال قطعات با ضخامتهای متفاوت رایج است.
جوشکاری لیزری لب به لب
در این روش، دو قطعه در امتداد یکدیگر قرار میگیرند و لیزر دقیقاً روی خط اتصال تابانده میشود. این تکنیک برای ایجاد جوش مستقیم و یکپارچه در قطعات با ضخامت و جنس مشابه مناسب است. بسته به شدت لیزر و سرعت حرکت، جوش میتواند با نفوذ کامل یا سطحی انجام شود. این روش در صنایع دقیق و خطوط تولید انبوه بسیار رایج است.

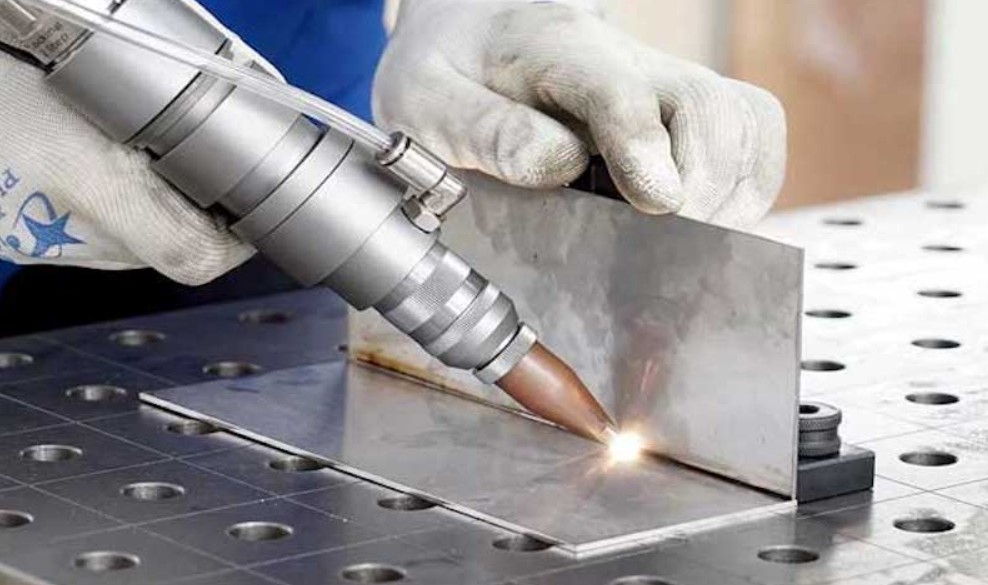

جوشکاری لیزری زاویهدار (۹۰ درجه)
در این حالت، قطعات با زاویه قائمه نسبت به یکدیگر قرار میگیرند و پرتو لیزر از زاویه مناسب به نقطه تلاقی تابانده میشود. این نوع اتصال بیشتر برای ساخت سازههای سهبعدی یا قابها کاربرد دارد. کنترل حرارت و تمرکز دقیق پرتو، در جلوگیری از اعوجاج یا آسیب به لبهها نقش کلیدی دارد.
مطالعه بیشتر: الکترود جوشکاری ورق گالوانیزه
جوشکاری لیزری رویهم
در این روش، قطعات با مقداری همپوشانی روی یکدیگر قرار میگیرند و لیزر در محل تلاقی سطوح تابیده میشود. این تکنیک برای اتصال ورقهای نازک یا متفاوت از نظر جنس و ضخامت بسیار مفید است. مزیت اصلی آن، استحکام بالای اتصال و کاهش تمرکز تنش در ناحیه جوش است.
انواع جوشکاری لیزری بر اساس نحوه اتصال
جوشکاری لیزری نقطهای: دقت بالا در فضاهای محدود
در این روش، پرتو لیزر با شدت زیاد اما در بازههای زمانی بسیار کوتاه (پالسهای میلیثانیهای) به نقاط مشخصی از سطح قطعات تابانده میشود. تمرکز انرژی بالا در یک نقطه کوچک باعث ذوب سریع و موضعی سطح میشود و بهسرعت نیز سرد میشود، در نتیجه جوشهایی ریز، ظریف و بسیار دقیق حاصل میگردد.
این تکنیک بهویژه برای مونتاژ قطعات ظریف فلزی، مانند اتصالات در مدارهای الکترونیکی، ابزارهای پزشکی یا بخشهایی از جواهرات، ایدهآل است. کم بودن ناحیه تحت تأثیر حرارت (HAZ) در این روش از اعوجاج قطعات جلوگیری کرده و آن را برای کاربردهایی که به زیبایی و ظرافت نیاز دارند مناسب میسازد.
جوشکاری لیزری خطی: اتصالات مستحکم و مداوم
در مقابل روش نقطهای، جوشکاری لیزری خطی بهمنظور ایجاد یک اتصال یکنواخت و ممتد در طول یک مسیر مشخص به کار میرود. پرتو لیزر در این حالت بهصورت پیوسته یا با پالسهای پشتسرهم روی خط اتصال حرکت کرده و لایههای فلز را در امتداد آن ذوب میکند.
این روش برای پروژههایی که نیاز به استحکام ساختاری بالا دارند، مانند بدنه خودرو، بدنه هواپیما یا خطوط لوله و مخازن تحت فشار، بسیار کاربردی است. توانایی کنترل دقیق نفوذ لیزر، عمق جوش و دمای کاری، امکان تولید اتصالات بسیار مقاوم را فراهم میسازد.
انتخاب میان جوش نقطهای یا خطی به نوع قطعه، هدف از اتصال، حساسیت قطعه و نیاز به دقت یا استحکام بستگی دارد. جوش نقطهای برای کارهای ظریف و دقیق و جوش خطی برای پروژههای ساختاری و صنعتی مناسبتر است. هر دو روش، مزیت اصلی لیزر یعنی تمرکز انرژی بالا با حداقل آسیب حرارتی را حفظ میکنند.
مطالعه بیشتر: انواع اتصالات جوشکاری
مزایای جوشکاری لیزری
جوشکاری لیزری به عنوان یکی از فناوریهای نوین در حوزه اتصال مواد، جایگاه ویژهای در خطوط تولید صنعتی و دقیق یافته است. در این روش، پرتو لیزر به صورت متمرکز بر محل اتصال تابانده میشود و با تولید حرارت بالا، قطعات را به صورت موضعی ذوب و به یکدیگر متصل میکند. مزیت اصلی آن در ترکیب سرعت بالا با کنترل دقیق است؛ چیزی که بسیاری از روشهای سنتی از دستیابی به آن ناتوان هستند.
یکی از ویژگیهای برجسته جوشکاری لیزری، توانایی آن در انجام اتصالات بسیار دقیق و تمیز بدون نیاز به تماس مستقیم ابزار با قطعه کار است. این مزیت نه تنها باعث کاهش سایش ابزار میشود، بلکه از ایجاد آسیب فیزیکی به قطعه جلوگیری میکند. همین ویژگی موجب شده تا این فناوری در صنایعی مانند الکترونیک، ساخت قطعات پزشکی و حتی جواهرسازی مورد توجه قرار گیرد.
افزون بر آن، این روش مصرف انرژی کمتری نسبت به بسیاری از روشهای رایج دارد و در برخی کاربردها حتی بدون استفاده از گاز محافظ نیز قابل انجام است. این دو ویژگی منجر به کاهش هزینههای عملیاتی و سادهسازی فرآیند تولید شدهاند.
همچنین، تنوع موادی که با جوش لیزری قابل اتصال هستند بسیار زیاد است. از فلزات متداول مانند فولاد، آلومینیوم و تیتانیوم گرفته تا پلاستیکها و آلیاژهای خاص، همگی قابلیت جوشکاری با لیزر را دارند.
مزایای جوشکاری لیزری:
- دقت بالا و سرعت زیاد در اجرای اتصالات
- قابلیت انجام جوشهای ظریف و بدون تماس
- مصرف انرژی پایین نسبت به روشهای سنتی
- امکان جوشکاری طیف گستردهای از فلزات و مواد غیرفلزی
- قابلیت اتصال قطعات پلاستیکی
- عدم وابستگی حتمی به گاز محافظ و کاهش هزینههای جانبی
معایب جوشکاری لیزری
معایب جوشکاری لیزری، گرچه نسبت به مزایای گستردهاش محدودند، اما در برخی کاربردها میتوانند چالشبرانگیز باشند. این نقاط ضعف بیشتر به الزامات فنی، نوع تجهیزات و پیچیدگی کار با لیزر مربوط میشوند.
- محدودیت در ضخامت قطعه: جوشکاری لیزری برای قطعات با ضخامت کم بسیار مؤثر است، اما در مورد قطعات ضخیم یا چندلایه، کارایی آن کاهش مییابد. برای چنین مواردی معمولاً نیاز به عبور چندباره پرتو یا استفاده از تجهیزات با توان بسیار بالا وجود دارد.
- راندمان انرژی نسبتاً پایین: در فرایند جوشکاری لیزری، تنها بخشی از انرژی تولید شده بهطور مؤثر در جوش استفاده میشود. مقدار زیادی از انرژی به صورت گرما در اطراف ناحیه جوش هدر میرود، که این موضوع بازده کلی سیستم را کاهش میدهد.
- نیاز به تخصص فنی : تنظیم دقیق پارامترهایی مانند توان لیزر، سرعت حرکت، نوع فوکوس و زمان تابش، نیازمند مهارت بالای اپرات
مطالعه بیشتر: الکترود ذغالی

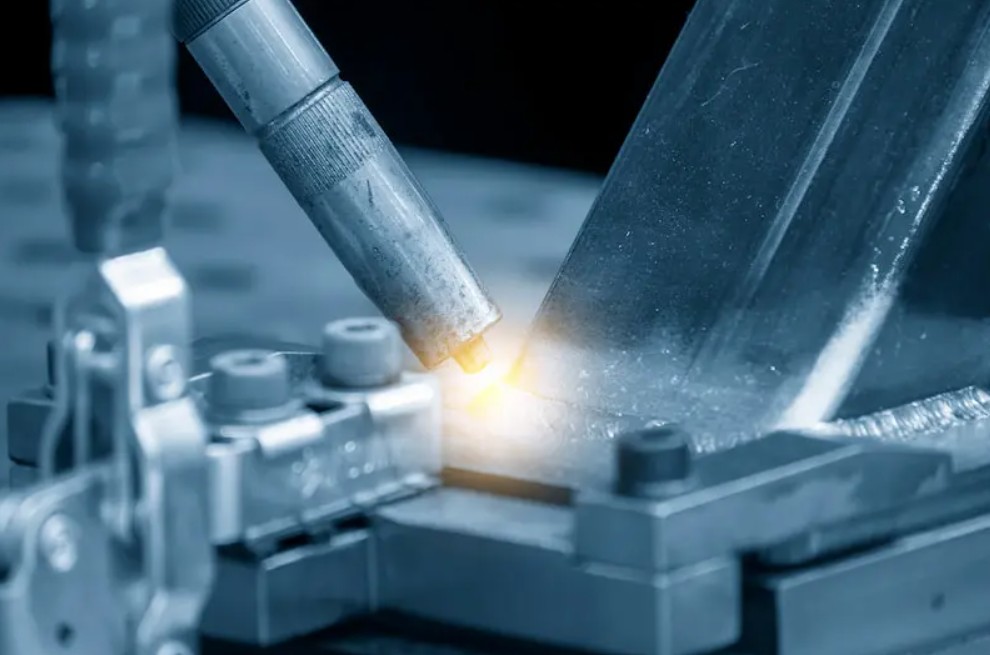

نحوه و روش انجام جوشکاری لیزری
جوشکاری لیزری فرآیندی است که با بهرهگیری از دستگاههای پیشرفته لیزر، انرژی نور را به صورت بسیار متمرکز به نقطه اتصال قطعات منتقل میکند تا حرارت لازم برای ذوب سطحی فلزات ایجاد شود. این تمرکز انرژی باعث تولید حرارتی شدید در ناحیهای کوچک میشود که منجر به ذوب شدن فلز و تشکیل حوضچهای مذاب میگردد. پس از خاموش شدن پرتو لیزر، مذاب به سرعت سرد شده و دو قطعه به صورت یکپارچه به هم متصل میشوند.
برای اجرای جوشکاری لیزری، ابتدا قطعات باید با دقت تنظیم و ثابت شوند تا محل تابش پرتو به درستی تعیین شود. این کار میتواند به صورت خودکار توسط رباتها یا سیستمهای کنترل عددی و یا به شکل دستی انجام گیرد، بسته به نیاز و شرایط کاری. مرحله بعدی فعالسازی دستگاه است که اشعه لیزر به دقت به محل اتصال هدایت میشود.
از آنجا که جوشکاری لیزری توانایی کار روی مواد متنوع و ضخامتهای مختلف را دارد، به یک روش بسیار انعطافپذیر تبدیل شده است. این ویژگی باعث شده در صنایع متعددی مثل خودروسازی، هوافضا، الکترونیک و پزشکی برای ایجاد اتصالاتی مقاوم، دقیق و کمحجم مورد استفاده قرار گیرد. به طور کلی، جوشکاری لیزری ترکیبی از تکنولوژی پیشرفته، دقت بالا و سرعت فرآیند است که آن را به یکی از روشهای اصلی اتصال در تولیدات مدرن بدل کرده است.
مطالعه بیشتر: دستگاه جوش چیست؟
جمع بندی
در نهایت، جوشکاری لیزری به دلیل توانایی تولید اتصالات دقیق، سرعت بالای انجام کار و کارایی بالا، به عنوان یک روش پیشرفته در صنایع متنوع شناخته میشود. این تکنولوژی قادر است جوشهایی با کیفیت عالی و بدون ایجاد آسیب در نواحی مجاور به وجود آورد، که باعث شده در زمینههایی مانند خودروسازی، صنعت هوافضا، تجهیزات الکترونیکی و حوزه پزشکی به طور گسترده به کار گرفته شود و به یک راهکار مطمئن و موثر تبدیل شود.
