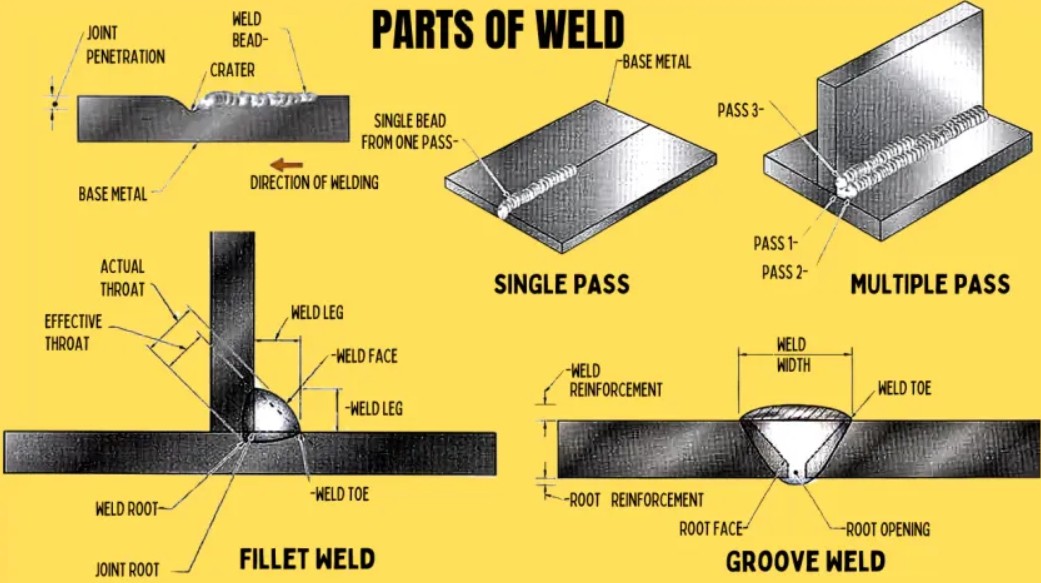

جوش شیاری
جوشکاری شیاری یکی از روشهای تخصصی جوشکاری است که برای اتصال دو قطعه فلزی با ایجاد یک برش یا شکاف (شیار) در لبههای آنها استفاده میشود. این شیارها معمولاً به اشکال مختلفی مانند V، U یا مربعی شکل طراحی میشوند و بسته به نوع فلز، ضخامت و شرایط کاری، انتخاب میگردند تا بهترین پیوند ممکن حاصل شود. هدف اصلی از جوش شیاری ایجاد اتصالی با مقاومت بالا و کیفیت مطلوب است که بتواند فشارهای شدید، ضربات مکانیکی و تغییرات دمایی را به خوبی تحمل کند.
این تکنیک در صنایعی که امنیت و دوام اتصالات اهمیت حیاتی دارد، مانند ساخت و ساز، نفت و گاز و صنایع سنگین، به کار گرفته میشود. طراحی دقیق شیار پیش از شروع فرآیند، کلید موفقیت در این نوع جوشکاری است، زیرا شکل و عمق شیار تأثیر مستقیمی بر استحکام نهایی اتصال دارد. علاوه بر این، انتخاب مواد پرکننده مناسب و کنترل دقیق پارامترهای فنی مثل میزان حرارت و جریان الکتریکی در هنگام جوشکاری، به تضمین کیفیت نهایی کمک میکند.
به واسطه انعطافپذیری بالا و توانایی جوشکاری در شرایط مختلف، این روش محبوبیت ویژهای در پروژههای پیچیده و حساس یافته است. جوشکاری شیاری نه تنها از نظر فنی یک گزینه مطمئن و مقاوم است، بلکه به مهندسان و تکنسینها امکان میدهد تا سازههای مستحکم و با عمر طولانی تولید کنند. بنابراین، شناخت و تسلط بر این روش برای موفقیت در بسیاری از پروژههای صنعتی ضروری است.
محصول پیشنهادی: سیم جوش استیل
جوش شیاری چیست؟
جوش شیاری یکی از تکنیکهای حیاتی در حوزه جوشکاری است که با هدف ایجاد اتصال قوی و مقاوم میان دو قطعه فلزی به کار میرود. در این روش، ابتدا در لبههای قطعات شکافی مشخص و از پیش طراحی شده شکل میگیرد تا جوشکار بتواند بهصورت عمقی و موثر ماده جوش را وارد کند و پیوندی مستحکم ایجاد نماید.
انعطافپذیری در طراحی شیار
شکل و ابعاد این شکاف یا شیار بسته به شرایط فنی، نوع فلز، و میزان ضخامت قطعات متغیر است و میتواند به صورت V، U، یا سایر فرمهای مهندسی طراحی شود. این تنوع طراحی اجازه میدهد تا جوشکاری متناسب با نیازهای خاص پروژه انجام شود و استحکام اتصال به حداکثر برسد.
کاربردهای صنعتی گسترده
از جوش شیاری در صنایع سنگین و حساس استفاده میشود؛ جایی که نیاز به تحمل نیروهای بالا، فشار و تغییرات دمایی شدید وجود دارد. این روش در ساخت پلها، کشتیها، تانکها و صنایع نفت و گاز به دلیل مقاومت بالا و قابلیت تحمل شرایط سخت محیطی بسیار مورد توجه است.
محصول پیشنهادی: فیلر استیل
مزیتهای عملکردی
یکی از نکات برجسته این روش، توزیع یکنواخت فشار و کاهش تمرکز تنشها در محل اتصال است که احتمال بروز ترک یا شکستگی را کاهش میدهد. همچنین، نفوذ عمیق جوش به داخل فلز موجب میشود که اتصالات طول عمر بیشتری داشته باشند و عملکرد سازه به شکل قابل توجهی بهبود یابد.
جوش شیاری به عنوان یک راهکار مطمئن و قدرتمند در جوشکاری اتصالات فلزی، به دلیل کیفیت بالا و دوام طولانی، یکی از بهترین انتخابها برای پروژههای صنعتی پیچیده و نیازمند استحکام بالا محسوب میشود.
معرفی انواع مختلف جوش شیاری و کاربردهای آنها
در جوشکاری شیاری، شکل و نوع شیار طراحی شده در لبه قطعات نقش اساسی در کیفیت و دوام اتصال نهایی دارد. بر اساس هندسه شیار و تعداد طرفهایی که جوشکاری روی آن انجام میشود، انواع متنوعی از جوش شیاری وجود دارد که هر کدام ویژگیها و کاربردهای خاص خود را دارند.
۱. جوش شیاری جناغی یکطرفه
در این روش، شیار به شکل جناغ یا V ناقص روی یک طرف لبه قطعه ایجاد میشود و جوشکاری تنها از یک سمت انجام میگیرد. این نوع برای قطعات نازک یا جایی که دسترسی به پشت اتصال ممکن نیست، بسیار مناسب است. جوش جناغی یکطرفه توانایی نفوذ مطلوبی داشته و اتصالی مستحکم را تضمین میکند.
مطالعه بیشتر: جوشکاری چیست؟
۲. جوش شیاری نیم جناغی
این نوع شیار شباهت زیادی به شیار جناغی دارد ولی زاویه آن کمتر است، به عبارتی یک نوع V ناقص با عمق کمتر. این طراحی برای قطعات با ضخامت متوسط و زمانی که هدف کاهش مصرف جوش است، انتخاب میشود تا هم استحکام مطلوب باشد و هم هزینهها کاهش یابد.
۳. جوش شیاری جناغی دوطرفه
شکل شیار در این روش، V کامل در هر دو طرف لبه قطعات ایجاد میشود و جوشکاری از دو سمت انجام میشود. این نوع برای قطعات ضخیم و سازههایی که باید فشارهای شدید مکانیکی و حرارتی را تحمل کنند، کاربرد گستردهای دارد و باعث افزایش دوام اتصال میشود.
۴. جوش شیاری نیم جناغی دوطرفه
این حالت ترکیبی از شیار نیم جناغی است که در هر دو طرف قطعات اعمال میشود. هدف این روش کاهش مقدار مواد مصرفی در جوشکاری و در عین حال حفظ کیفیت بالا در اتصالات ضخیم است.
۵. جوش شیاری ساده
در این روش، هیچ شیار خاصی در لبهها ایجاد نمیشود و قطعات به شکل ساده به هم جوش داده میشوند. معمولاً این نوع جوش برای قطعات نازک و کاربردهای با فشار کم مناسب است و هزینه و زمان اجرای آن کمتر است.
مطالعه بیشتر: آموزش جوشکاری
۶. جوش شیاری لالهای (U شکل)
این نوع شیار به شکل نیمدایره یا U طراحی میشود که امکان نفوذ عمیقتر جوش را فراهم میآورد. جوش لالهای برای پروژههای سنگین مانند مخازن تحت فشار یا سازههای بزرگ کاربرد دارد و استحکام بسیار بالایی ایجاد میکند.
۷. جوش شیاری لالهای دوطرفه
در این نوع، شیارهای U شکل به صورت متقارن در دو طرف لبهها ایجاد شده و جوشکاری از هر دو سمت انجام میشود. این روش باعث میشود اتصال در برابر بارهای مکانیکی و حرارتی بسیار مقاوم شود و برای پروژههای حساس مناسب است.
۸. جوش شیاری نیم لالهای دوطرفه
این نوع شیار نیم دایره ناقص (U ناقص) به صورت دو طرفه روی لبهها شکل میگیرد و برای پروژههایی که نیاز به صرفهجویی در مواد جوش دارند، بسیار مناسب است. این روش ترکیبی از دوام و کاهش هزینهها را به همراه دارد.
مطالعه بیشتر: نقطه ذوب استیل
۹. جوش شیاری نیم لالهای
در این حالت، شیار نیم دایره ناقص فقط روی یک طرف قطعه ایجاد شده و جوشکاری تنها از همان سمت انجام میشود. معمولاً برای قطعات با ضخامت متوسط و نیاز استحکام متوسط کاربرد دارد و روش اقتصادی محسوب میشود.
این تنوع گسترده در طراحی شیارهای جوش شیاری به مهندسان و تکنسینها امکان میدهد تا بهترین انتخاب را با توجه به شرایط فنی، اقتصادی و کاربردی پروژه انجام دهند و اتصالاتی با کیفیت و ماندگاری بالا ایجاد کنند.
عوامل مؤثر بر انتخاب نوع جوش شیاری
انتخاب نوع شیار در جوشکاری شیاری اهمیت زیادی دارد؛ زیرا کیفیت و دوام اتصال نهایی به این تصمیم وابسته است. در هر پروژه، باید فاکتورهای مختلفی را بررسی کرد تا بهترین گزینه را انتخاب نمود. در ادامه، مهمترین این عوامل را بررسی میکنیم.
۱. ویژگیهای فیزیکی قطعات متصل
ضخامت و شکل هندسی قطعات تعیینکننده اصلی نوع شیار هستند. برای قطعات ضخیم، معمولاً شیارهای عمیقتر و دقیقتری نیاز است تا جوش بتواند به عمق کافی نفوذ کند و اتصال مقاوم شکل گیرد. برعکس، در قطعات نازکتر، شیارهای ساده و کمعمق کافی خواهند بود. همچنین، شکل لبهها و محل اتصال، اگر دارای زاویهها یا انحناهای خاصی باشد، ممکن است به طراحی ویژه شیار نیاز داشته باشد تا جوشکاری به درستی انجام شود.
مطالعه بیشتر: جوشکاری آرگون
۲. تکنولوژی و نوع روش جوشکاری
نوع فرآیند جوشکاری (مثلاً جوش قوس الکتریکی، زیرپودری یا گازی) بر انتخاب شیار اثرگذار است. هر روش میزان نفوذ و حرارت متفاوتی تولید میکند که نیازمند شیار خاصی است. برای نمونه، جوشکاری با نفوذ عمیق به شیارهای بازتر مثل جناغی یا لالهای نیاز دارد تا فلز جوش بتواند به خوبی در قطعات نفوذ کند. روشهای سادهتر یا کمعمقتر ممکن است به شیارهای کوچکتر محدود شوند.
۳. بودجه و هزینههای آمادهسازی
ایجاد شیارهای پیچیده معمولاً به تجهیزات پیشرفته و زمان بیشتری نیاز دارد که هزینههای آمادهسازی را بالا میبرد. در پروژههایی که محدودیت مالی وجود دارد، انتخاب شیارهای سادهتر و کمهزینهتر میتواند مناسبتر باشد. البته این انتخاب باید با توجه به نیازهای فنی و مکانیکی پروژه انجام شود تا کیفیت کار فدای هزینه نشود.
۴. محدودیتهای دسترسی به قطعات
گاهی امکان کار روی هر دو طرف قطعات وجود ندارد و دسترسی محدود میشود. در چنین شرایطی، شیارهای یکطرفه مثل جناغی یکطرفه یا نیملالهای یکطرفه به عنوان بهترین گزینه مطرح میشوند. اما اگر امکان دسترسی به دو طرف وجود داشته باشد، شیارهای دوطرفه معمولاً اتصال مقاومتر و یکنواختتری ایجاد میکنند.
۵. میزان دقت و پیچیدگی اتصال
برخی پروژهها به دلیل حساسیت بالا یا شرایط ویژه، نیازمند شیارهایی با دقت زیاد و طراحی تخصصی هستند. به عنوان مثال، در صنایع هوافضا یا تجهیزات پزشکی، هرگونه نقص میتواند خطرناک باشد، بنابراین انتخاب شیار باید با دقت فراوان و با در نظر گرفتن جزئیات فنی انجام شود. این موضوع همچنین روی نوع ابزار و تجهیزات جوشکاری مؤثر است.
مطالعه بیشتر: جوشکاری CO2
۶. سهولت و سرعت اجرای جوشکاری
برخی از شیارها به دلیل سادگی طراحی، باعث تسهیل عملیات جوشکاری میشوند. این نکته در پروژههایی که زمان اجرای سریع اهمیت دارد، بسیار مهم است. شیارهای ساده یا نیمجناغی معمولاً برای اجرای سریع و با کمترین پیچیدگی مناسبترند و نیاز به تنظیمات خاص و نیروی انسانی ماهر کمتری دارند.
۷. وضعیت فضایی و جهت اتصال
موقعیت قطعات در هنگام جوشکاری (مانند جوش افقی، عمودی یا سقفی) در انتخاب نوع شیار تاثیرگذار است. مثلاً در جوشکاری عمودی، شیارهایی با زاویه باز کمتر ممکن است برای جلوگیری از ریزش فلز جوش و نقص بهتر باشند. همچنین، وضعیت بارگذاری در محل جوش نیز تعیینکننده نوع شیار است تا اتصال تحت تنشهای مختلف عملکرد مناسبی داشته باشد.
۸. تجهیزات و امکانات موجود برای آمادهسازی لبهها
میزان امکانات و تجهیزات آمادهسازی لبهها مثل دستگاههای برش دقیق یا CNC در انتخاب نوع شیار نقش مهمی دارد. پروژههایی که امکانات پیشرفته دارند، میتوانند شیارهای پیچیدهتر و بهینهتری بسازند، در حالی که در شرایط محدودتر، استفاده از شیارهای سادهتر و معمولی مرسومتر است.
۹. بارهای وارده و شرایط مکانیکی اتصال
نوع و شدت نیروهایی که قرار است به اتصال وارد شود، عامل تعیینکنندهای در انتخاب شیار است. برای اتصالهایی که تحت تنشهای بالا یا شرایط حرارتی شدید هستند، شیارهای دوطرفه و عمیق مانند لالهای دوطرفه یا جناغی دوطرفه مناسبترند؛ زیرا این شیارها توزیع تنش را بهبود میبخشند و از بروز ترک و شکست جلوگیری میکنند.
انتخاب صحیح نوع جوش شیاری نیازمند ارزیابی جامع فاکتورهای متنوع است که کیفیت، ایمنی و هزینه نهایی پروژه را تحت تأثیر قرار میدهد. تصمیمگیری هوشمندانه و هماهنگ با شرایط پروژه، کلید موفقیت در اجرای اتصالات جوشی با دوام و کارآمد است.
به نقل از سایت keyence.com
“Groove welding is used to create a beveled opening in a weld joint before welding to achieve the necessary penetration.”
«جوش شیاری برای ایجاد شکاف شیبدار (beveled) در محل اتصال جوش به منظور دستیابی به نفوذ مناسب پیش از جوشکاری استفاده میشود.»
کاربردهای جوش شیاری در صنایع مختلف
جوش شیاری بهعنوان یکی از دقیقترین و قدرتمندترین روشهای اتصال در صنعت فلزکاری، در بخشهای مختلف صنعت نقش کلیدی ایفا میکند. آنچه این روش را از سایر روشهای جوشکاری متمایز میسازد، نفوذ عمیق جوش، استحکام بالا و مقاومت مناسب در برابر تنشهای دینامیکی و حرارتی است. در ادامه، مهمترین حوزههایی که از مزایای این نوع جوش بهره میبرند، بررسی میشوند.
مطالعه بیشتر: الکترود جوشکاری ورق گالوانیزه
۱. زیرساختهای عمرانی و پروژههای سنگین ساختمانی
در پروژههای عمرانی مانند ساخت سولهها، پلها، برجها و اسکلتهای فولادی ساختمانها، جوش شیاری نقش بنیادینی دارد. این پروژهها نیازمند اتصالهایی هستند که بتوانند وزنهای عظیم و فشارهای متناوب زلزله، باد یا ارتعاشات سازهای را تحمل کنند. طراحی شیار مناسب باعث افزایش سطح جوش و توزیع تنش در سطح گستردهتر میشود که این امر استحکام سازه را تضمین میکند.
۲. صنایع انرژی: از نفت تا نیروگاهها
صنایع انرژی، بهویژه نفت، گاز و پتروشیمی، محیطهایی با فشار بالا و شرایط خورنده هستند. جوش شیاری در ساخت لولههای انتقال، مبدلهای حرارتی، تانکهای ذخیرهسازی و تجهیزات حفاری کاربرد فراوانی دارد. مقاومت این نوع جوش در برابر دما و فشار، آن را به انتخابی ایدهآل برای حفظ ایمنی و عملکرد مداوم این تجهیزات تبدیل کرده است.
۳. تجهیزات سنگین و ماشینآلات در محیطهای سخت
ماشینآلاتی که در معادن، اسکلهها، پروژههای راهسازی و عملیات سنگین بهکار میروند، تحت بارهای مکانیکی شدید و ضربات مداوم هستند. جوش شیاری با ایجاد اتصالهایی که در برابر خستگی فلز مقاومت زیادی دارند، باعث افزایش دوام و کاهش نیاز به تعمیرات مکرر در این دستگاهها میشود. اتصالات قوی حاصل از این روش، امنیت عملیاتی را نیز ارتقاء میدهد.
۴. ساخت مخازن، بویلرها و تجهیزات تحت فشار
مخازن تحت فشار، دیگهای بخار، راکتورها و تجهیزات مشابه در صنایع شیمیایی، غذایی و نیروگاهی نیاز به جوشهایی دارند که کاملاً آببند، بدون ترک و مقاوم در برابر دماهای بالا باشند. جوش شیاری با فراهم کردن این الزامات، نقشی کلیدی در تضمین ایمنی عملیاتی و جلوگیری از نشتی یا انفجار ایفا میکند. این جوشها معمولاً توسط روشهای تست غیرمخرب بررسی میشوند.
۵. تولید قطعات حساس در صنایع پیشرفته
در حوزههایی مانند هوافضا، ریلی، خودروسازی و تجهیزات پزشکی، ترکیب استحکام، سبکوزنی و دقت در ساخت بسیار مهم است. قطعاتی مانند بدنه هواپیما، قاب موتور، شاسی خودرو و اجزای دقیق مکانیکی با استفاده از جوش شیاری تولید میشوند. این روش جوش، امکان کنترل کیفیت بالا، عدم ایجاد حفره و تضمین دوام طولانیمدت را فراهم میکند.
مطالعه بیشتر: دستگاه جوش چیست؟
جدول انواع جوش شیاری، کاربردها و مزایا
| نوع جوش شیاری | شکل شیار | توضیح | کاربردها | مزایا |
|---|---|---|---|---|
| جناغی یکطرفه | V ناقص | شیار V شکل در یک سمت قطعه؛ مناسب قطعات نازک | جوشکاری قطعات با دسترسی یکطرفه، سازههای سبک | نفوذ خوب، صرفهجویی در مواد، مناسب برای دسترسی محدود |
| نیم جناغی یکطرفه | V ناقص کمزاویه | شیار کمعمق با زاویه کمتر از جناغی | سازههای با ضخامت متوسط، جوشکاری اقتصادی | کاهش مصرف فیلر، زمان سریعتر |
| جناغی دوطرفه | V کامل | شیار V شکل در هر دو سمت لبه | اتصالات ضخیم، سازههای سنگین | استحکام بسیار بالا، توزیع یکنواخت تنش |
| نیم جناغی دوطرفه | V ناقص دوطرفه | دو شیار کمزاویه از دو طرف | سازههای متوسط تا ضخیم، کاهش مصرف مواد | تعادل بین کیفیت و هزینه |
| ساده | بدون شیار | قطعات به هم چسبیده بدون ایجاد شیار | قطعات نازک، کاربردهای ساده | سریع، ارزان، مناسب برای پروژههای سبک |
| لالهای (U شکل) | U | شیار نیمدایرهای برای نفوذ عمیق | مخازن تحت فشار، مبدلهای حرارتی | نفوذ بالا، کیفیت عالی، مناسب برای بارهای سنگین |
| لالهای دوطرفه | U در هر دو سمت | شیار U شکل دوطرفه با جوشکاری از دو سمت | دیگ بخار، تجهیزات نفت و گاز، هوافضا | مقاومت عالی در برابر فشار و حرارت، آببندی کامل |
| نیم لالهای یکطرفه | U ناقص یکطرفه | شیار نیمدایره ناقص از یک سمت | پروژههای متوسط با دسترسی محدود | مقرونبهصرفه، مناسب برای ضخامت متوسط |
| نیم لالهای دوطرفه | U ناقص دوطرفه | شیار U ناقص در هر دو سمت | سازههای صنعتی با کنترل هزینه | کاهش مواد مصرفی، حفظ استحکام |
جمعبندی
جوش شیاری نهتنها یک روش رایج، بلکه یک تکنولوژی کلیدی برای تولید اتصالات بادوام در صنایع حساس و سنگین محسوب میشود. توانایی این روش در تأمین یکپارچگی سازهای، تحمل بارهای پیچیده، و مقاومت در برابر شرایط سخت محیطی، آن را به انتخاب اول مهندسان در حوزههای متنوع صنعتی تبدیل کرده است.
