رده لوله چیست؟

رده لوله (اسکجول) چیست؟

در طراحی و اجرای سیستم‌های پایپینگ صنعتی و ساختمانی، یکی از مفاهیم اساسی که باید به دقت مورد توجه قرار گیرد، رده لوله یا همان اسکجول است. اسکجول نشان‌دهنده ضخامت دیواره لوله است و مستقیماً بر میزان تحمل فشار، وزن و عملکرد مکانیکی آن تأثیر می‌گذارد. انتخاب نادرست اسکجول می‌تواند باعث نشتی، کاهش ایمنی، خرابی زودهنگام و افزایش هزینه‌های نگهداری شود.

رده‌بندی لوله‌ها بر اساس اسکجول، به مهندسان کمک می‌کند تا ضخامت مناسب برای فشار کاری و شرایط محیطی را تعیین کنند. هر اسکجول مشخصه‌ای از مقاومت لوله در برابر بار داخلی و خارجی ارائه می‌دهد و نقش مهمی در دوام و طول عمر سیستم پایپینگ دارد. با درک درست مفهوم اسکجول، معیارهای انتخاب و انواع آن، می‌توان تصمیمات دقیق و مطمئنی برای پروژه‌های صنعتی، ساختمانی و تاسیساتی گرفت و از بروز مشکلات فنی و اقتصادی جلوگیری کرد.

مطالعه بیشتر: لوله استیل

درک کامل رده لوله یا اسکجول لوله (Pipe Schedule) و کاربرد آن در صنعت

در صنعت لوله‌کشی، اسکجول لوله به‌عنوان معیاری استاندارد برای تعیین ضخامت دیواره لوله نسبت به قطر اسمی آن استفاده می‌شود. این شاخص که معمولاً با نمادهای SCH یا Schedule نمایش داده می‌شود، نقش مهمی در تعیین توانایی لوله در تحمل فشار، ضربه و تنش‌های مکانیکی دارد.

به‌طور ساده، هرچه عدد اسکجول بالاتر باشد، ضخامت دیواره بیشتر و مقاومت لوله در برابر فشار و ضربه بالاتر است. این اطلاعات در نقشه‌های فنی و مستندات طراحی درج می‌شود تا تولیدکننده و نصاب با دقت کامل از مشخصات لوله مطلع شوند.

در نتیجه، استفاده صحیح از اسکجول لوله به مهندسان و طراحان کمک می‌کند تا سیستم‌های انتقال مایعات و گازها را به‌صورت ایمن، دقیق و اقتصادی طراحی کنند. این موضوع به‌ویژه در پروژه‌های صنعت نفت، گاز، پتروشیمی و آب و فاضلاب اهمیت زیادی دارد.

مطالعه بیشتر:  راهنمای روش‌های جوشکاری لوله‌های آهنی

راهنمای کامل انتخاب رده لوله: معیارهای فنی و کاربردی برای طراحی بهینه

انتخاب رده مناسب لوله یا Pipe Schedule نیازمند بررسی چند معیار کلیدی فنی و عملیاتی است که با هم ترکیب می‌شوند تا بهترین گزینه برای پروژه مشخص شود. مهندسان پیش از تصمیم‌گیری، عوامل زیر را دقیق ارزیابی می‌کنند:

1. فشار کاری و دمای عملیاتی: توان تحمل لوله باید مطابق با فشار طراحی (MAWP) و حداکثر دما تعیین شود تا ایمنی سیستم تضمین شود.
2. نوع سیال عبوری: آیا سیال خورنده، گاز، بخار یا مایع دارای ذرات معلق است؟ نوع سیال نقش مهمی در انتخاب ضخامت دیواره و جنس لوله دارد.
3. قطر اسمی و ضخامت دیواره: لوله باید با توجه به قطر و ضخامت مناسب، فشار و جریان مورد نیاز را تحمل کند.
4. استانداردها و دستورالعمل‌های پروژه: رعایت استانداردهای ملی و بین‌المللی و دستور کارفرما، تضمین‌کننده تطابق با مقررات فنی و ایمنی است.
5. هزینه و قابلیت نصب: علاوه بر مشخصات فنی، هزینه مواد، سهولت نصب و جوشکاری نیز در انتخاب نهایی تأثیرگذار است.

با توجه به این معیارها، مهندسان می‌توانند رده لوله مناسب را انتخاب کنند که هم ایمن، هم اقتصادی و هم مطابق با نیازهای عملیاتی باشد.

مطالعه بیشتر: لوله استنلس استیل چیست؟

راهنمای انواع رده لوله و انتخاب مناسب برای هر کاربرد

در طراحی و اجرای سیستم‌های لوله‌کشی، شناخت انواع رده لوله (Pipe Schedule) نقش حیاتی در ایمنی، دوام و کارایی پروژه دارد. در اسناد فنی و بازار، هر اسکجول با یک عدد مشخص نمایش داده می‌شود و مشخص می‌کند ضخامت دیواره لوله و توان تحمل فشار آن چقدر است. به همین دلیل، هنگام سفارش یا طراحی، به جای اشاره کلی به لوله، همیشه اسکجول به عنوان معیار اصلی مورد استفاده قرار می‌گیرد تا از هرگونه ابهام جلوگیری شود.

مطالعه بیشتر: لوله استیل دکوراتیو

انواع پرکاربرد رده لوله:

1. Schedule 5S و 10S: لوله‌های دیواره نازک، مناسب برای سیستم‌های کم‌فشار و شبکه‌های آب‌رسانی.
2. Schedule 40 (STD): رایج‌ترین اسکجول برای کاربردهای عمومی، خانگی و صنعتی سبک.
3. Schedule 80 (XS): ضخامت بالاتر برای فشارهای متوسط تا بالا و محیط‌های خورنده.
4. Schedule 160 و XXS: مخصوص کاربردهای فشار بسیار بالا و خطوط صنعتی ویژه.

انتخاب درست اسکجول لوله باعث می‌شود سیستم لوله‌کشی هم ایمن باشد و هم از نظر اقتصادی بهینه شود، و از مشکلات ناشی از فشار، خوردگی یا خرابی زودهنگام جلوگیری کند.

مطالعه بیشتر: معرفی لوله استیل 321

آشنایی با رده‌بندی لوله‌ها و کاربردهای هر نوع

رده لوله یا Pipe Schedule مشخص می‌کند که ضخامت دیواره لوله چقدر است و تا چه میزان فشار را تحمل می‌کند. هر اسکجول با یک عدد مشخص شده و هنگام طراحی یا سفارش، به جای توصیف کلی محصول، به کار می‌رود تا از بروز اشتباه و ابهام جلوگیری شود.

انواع رایج رده لوله و کاربرد آنها:

1. Schedule 5S و 10S: لوله‌های نازک برای سیستم‌های کم‌فشار و شبکه‌های آب‌رسانی.
2. Schedule 40 (STD): پرکاربردترین نوع برای مصارف عمومی و خانگی.
3. Schedule 80 (XS): ضخامت بیشتر برای فشارهای متوسط تا بالا و محیط‌های خورنده.
4. Schedule 160 و XXS: مناسب خطوط با فشار بسیار بالا و کاربردهای صنعتی ویژه.

انتخاب اسکجول مناسب تضمین می‌کند که سیستم لوله‌کشی مقاوم، ایمن و با دوام باشد و از خرابی‌های زودهنگام جلوگیری شود.

مطالعه بیشتر: لوله استیل نسوز 310

استانداردهای اسکجول لوله و اهمیت آن در پروژه‌های صنعتی

استانداردسازی اسکجول لوله تضمین می‌کند که فرایند تولید، نصب و بهره‌برداری به‌صورت هماهنگ و قابل اعتماد انجام شود. با رعایت این استانداردها، مشخصات فنی لوله‌ها به شکل یکپارچه تعریف شده و ریسک خطا یا ناسازگاری کاهش می‌یابد.

کارخانه‌های تولیدکننده معمولاً لوله‌ها را بر اساس این استانداردها عرضه می‌کنند تا تطابق کامل با نیازهای پروژه حاصل شود. سازمان‌هایی مانند ASTM، ASME و ISO، دستورالعمل‌هایی برای ابعاد، جنس متریال و آزمون‌های کنترل کیفیت تدوین کرده‌اند.

به همین دلیل، هنگام ثبت سفارش، باید مرجع استاندارد (مثلاً ASTM A106 یا ASME B36.10M) همراه با اسکجول مشخص شود تا محصول نهایی دقیقاً مطابق با الزامات پروژه تولید گردد و از هرگونه مشکل در عملکرد یا ایمنی جلوگیری شود.

مطالعه بیشتر: لوله مانیسمان رده ۸۰

روش تعیین اسکجول لوله و انتخاب ضخامت مناسب

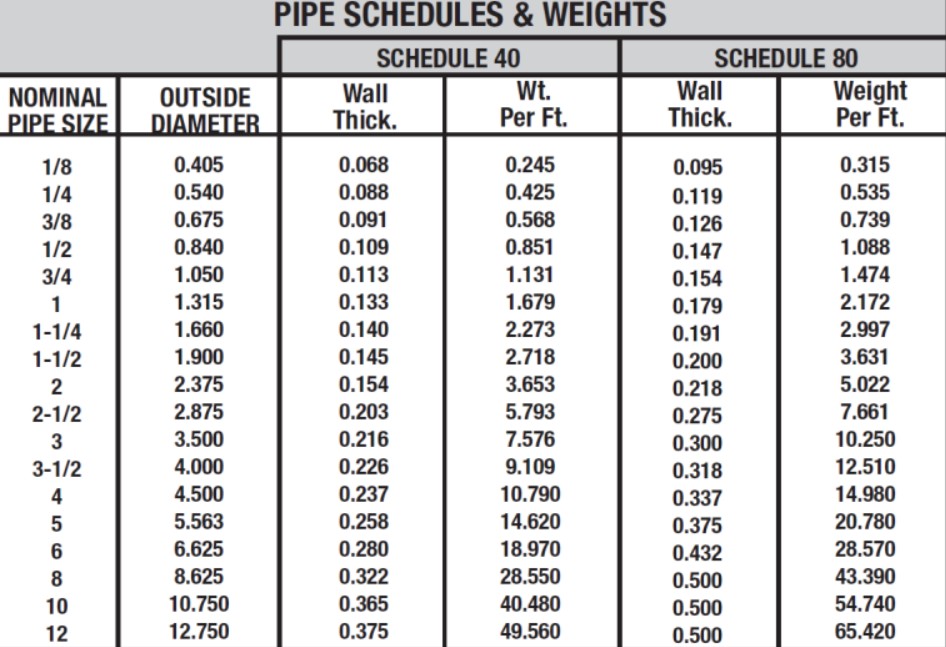

تعیین اسکجول لوله براساس نیازهای فشار، دما و الزامات طراحی انجام می‌شود و به مهندسان امکان می‌دهد ضخامت دیواره دقیق را برای هر پروژه مشخص کنند. فرآیند معمولاً ترکیبی از محاسبات مهندسی و استفاده از جداول استاندارد است.

مراحل اصلی محاسبه اسکجول لوله:

1. تعیین فشار طراحی و دمای کاری سیستم.
2. انتخاب جنس لوله و مقاومت مجاز متریال.
3. استفاده از روابط تنش حلقوی و طولی برای محاسبه ضخامت لازم و تطبیق آن با جداول استاندارد (مثل جداول اشتال لوله).
4. در صورتی که ضخامت محاسبه‌شده بین دو اسکجول قرار گیرد، معمولاً اسکجول بالاتر انتخاب می‌شود تا ضریب ایمنی رعایت شود.

در عمل، نرم‌افزارهای مهندسی و جداول استاندارد کمک می‌کنند تا محاسبات سریع، دقیق و مستند انجام شود و سیستم لوله‌کشی با اطمینان کامل طراحی گردد.

مطالعه بیشتر: معرفی لوله استیل 316

راهنمای انتخاب رده لوله مناسب در صنایع مختلف

انتخاب رده لوله (Pipe Schedule) درست، تضمین‌کننده ایمنی، دوام و کارایی سیستم‌های صنعتی است. مهندسان برای تصمیم‌گیری، اسکجول مناسب را با توجه به شرایط سرویس، نوع سیال، فشار کاری و هزینه کل چرخه عمر تعیین می‌کنند تا تعادل بین ایمنی و صرفه‌جویی اقتصادی برقرار شود.

اصول مهم در انتخاب رده لوله:

1. در صنایع نفت و گاز، به دلیل فشار و خورندگی بالا، معمولاً از اسکجول‌های ضخیم‌تر یا متریال مقاوم‌تر استفاده می‌شود.
2. در تاسیسات آب‌رسانی و فاضلاب، اسکجول متعادل و اقتصادی انتخاب می‌شود تا طول عمر سیستم مناسب باشد.
3. شرایط سرویس شامل فشار، دما و نوع سیال را دقیق تعیین کنید.
4. هزینه مواد، نصب و نگهداری را به‌صورت جامع بررسی کنید.
5. با تولیدکنندگان لوله در مورد محصول سفارشی یا گواهی‌های کیفیت مشورت کنید.
6. از جداول مرجع و محاسبات مهندسی استفاده کنید و از تصمیم‌گیری صرفاً بر اساس تجربه سنتی پرهیز کنید.

مطالعه بیشتر: معرفی لوله استیل 304

انتخاب درست رده لوله: تضمین ایمنی و طول عمر سیستم

انتخاب رده لوله مناسب و اسکجول هماهنگ با شرایط پروژه، عامل کلیدی در ایمنی، دوام و کارایی سیستم‌های انتقال است. عواملی مانند فشار کاری، نوع سیال، دمای محیط و استانداردهای فنی نقش مهمی در تعیین گزینه بهینه دارند.مشورت با متخصصان و بررسی دقیق مشخصات فنی، ریسک نشتی، خرابی زودهنگام و توقف‌های ناخواسته را کاهش می‌دهد. انتخاب آگاهانه اسکجول نه‌تنها طول عمر تجهیزات را افزایش می‌دهد، بلکه هزینه‌های نگهداری و تعمیرات را کاهش داده و بهره‌برداری مطمئن‌تری در صنایع مختلف فراهم می‌کند.
